鋳かけ肉盛
パワーの秘密は独創的な多量肉盛技術。
圧倒的な耐用度を誇ります。
極厚クラッド層をつくる事の出来る鋳掛け肉盛技術は、高性能・低コストを実現したフジコー独自の複合技術です。クラッド材は、高炭素、高クロム系であり、製鉄所の焼結鉱粉砕設備などで国内外で独占的な実績を誇っています。また、大型耐摩耗ライナー（EST）を開発し、設備保守コスト低減に大きく貢献しています。
鋳かけ肉盛とは

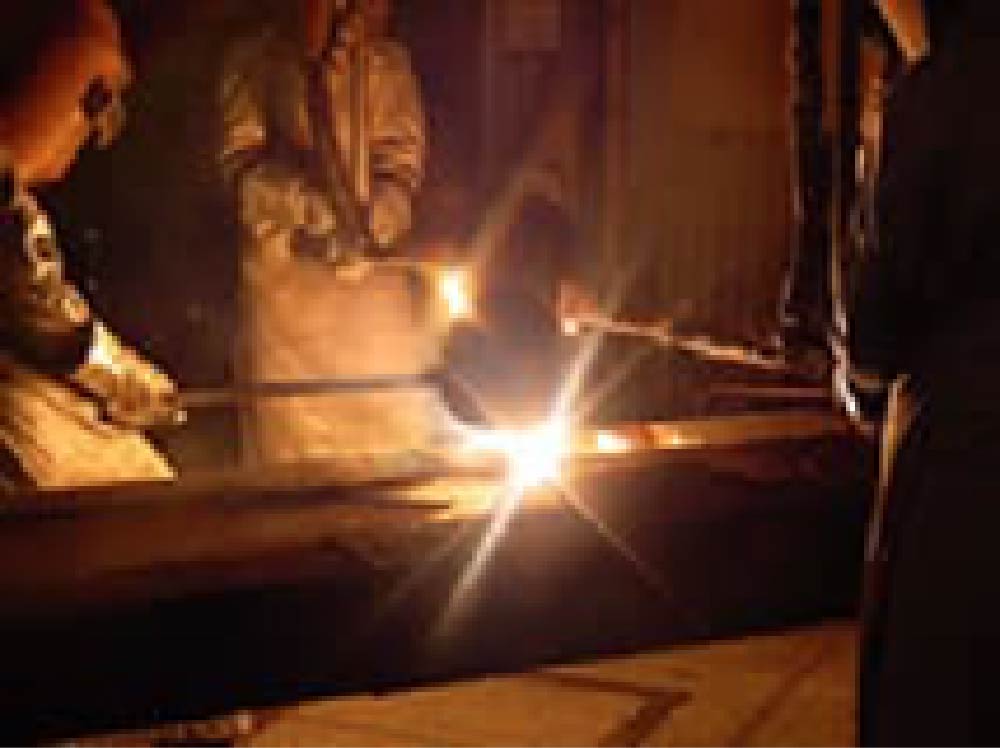

この技術は、あらかじめ肉盛する母材表面に鋼板の格子を溶接して、小ブロックに分割された格子内1つ1つの部位に所要成分の溶融金属または粒状の溶接材料を注入し、炭素電極のアーク熱により母材に融合させる複合技術です。格子組することで、ひび割れの進展や肉厚影響による剥離を防ぐことができます。
クラッド（複合）材は高炭素・高クロムをベースにした白銑鉄が主体で、高温雰囲気で土砂摩耗を受ける部品に極めて優れた耐用度を示しています。厚肉の鋳かけ時は数回に分けて肉厚を確保することで、最終凝固部に発生しやすい引け巣（内部にできる空隙）などの鋳造欠陥を防止しています。当社の鋳かけ肉盛技術は最小10mm以上の肉厚に適しており、どのような形状・肉厚でも桝目状に格子組できれば、お客様の指定で対応可能です。
鋳かけ肉盛の特徴
- フジコーオリジナルの肉盛方法
- 耐摩耗性を向上させたい、もっと厚くして寿命延長を図りたいなど、これらの問題を全て解決した画期的な肉盛方法です。当社独自の「鋳かけ肉盛」というプロセスにより耐摩耗性と耐衝撃性・耐剥離性を兼ね備えた特殊合金を厚く硬化肉盛することが出来る構造となっています。
- 製鉄地区の主要部品に活躍

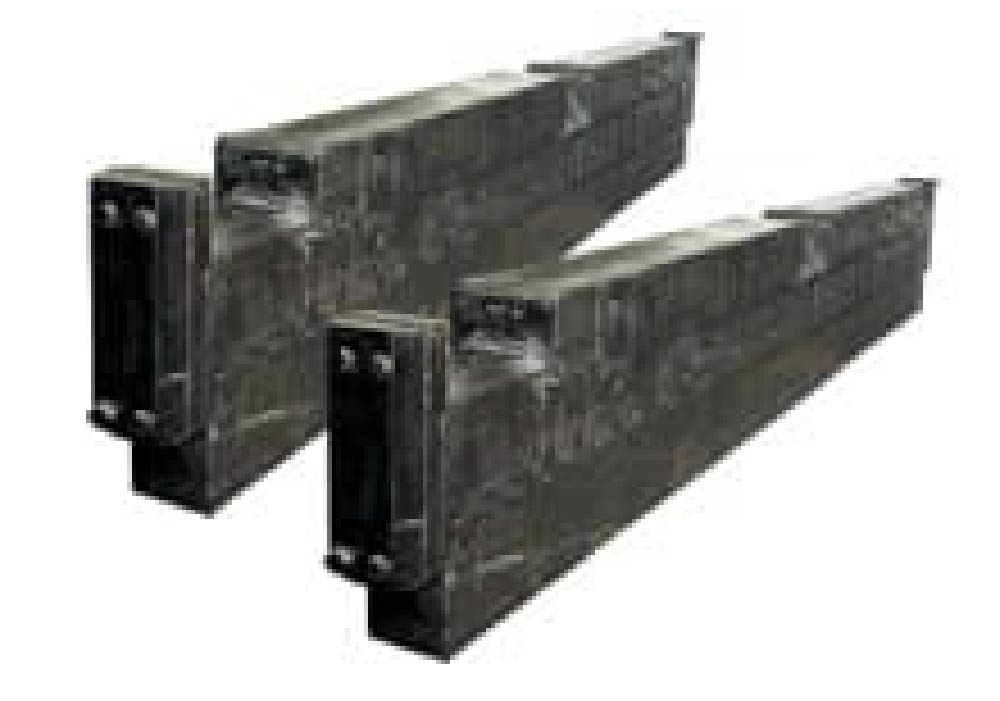

- 特に焼結工場一次クラッシャーの鬼歯・受歯の国内シェアーは長年に渡りほぼ独占状態であり、顧客より厚い信頼を頂いております。また高炉の重要部品であります分配（旋回）シュートライナーにも適用されています。各種形状に対応出来るため、各種部品に適用が進んでいます。
- プレート形状でライナーも製作
- 鋼板で格子を組むことが出来れば、プレート形状や大きなR形状でも製造可能です。
製品例

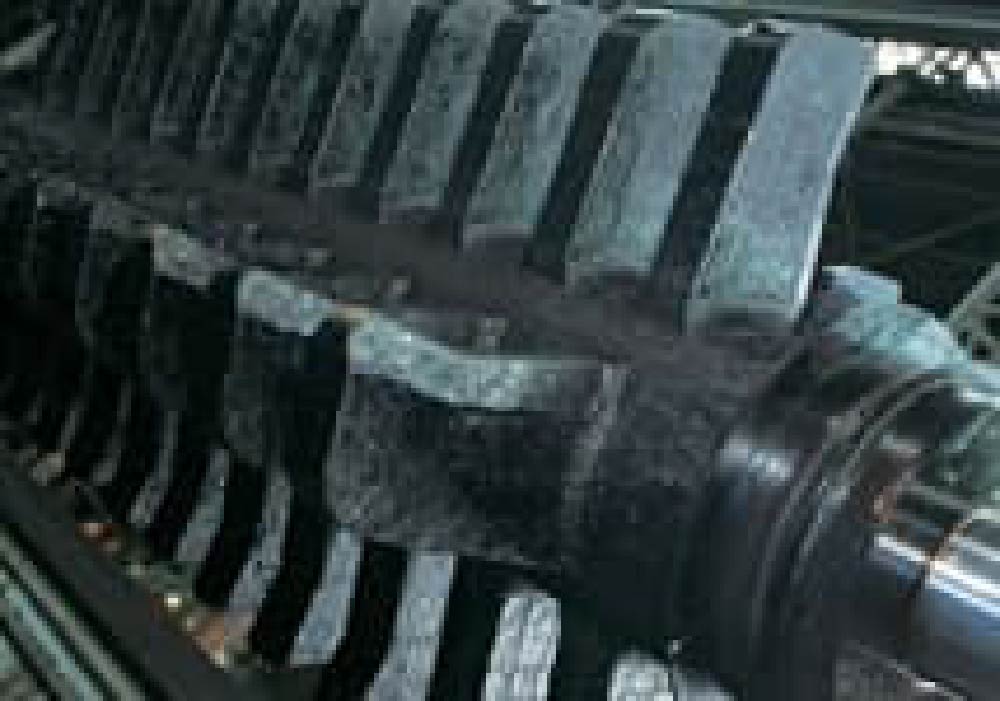

●焼結鉱粉砕用鬼歯

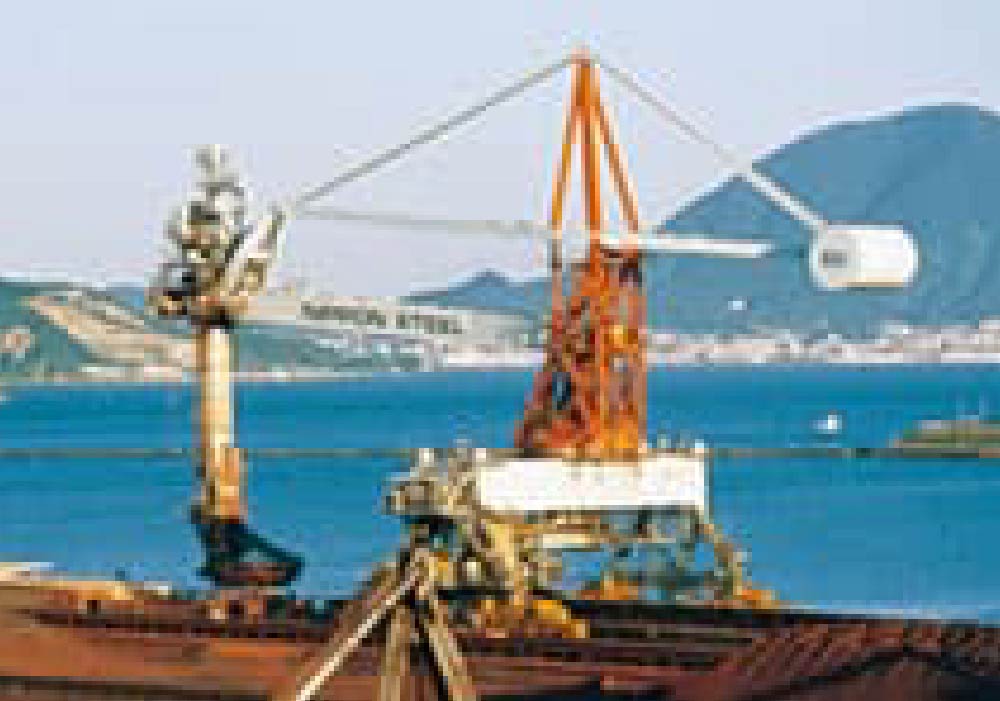

●連続式アンローダー
●焼結鉱粉砕用受歯
●焼結1次クラッシャークラッシング廻り
●コークス押出機スライドシューライナー
●コークスガイド車ケージ底板ライナー
●高炉アーマープレート
●鋳造複合耐摩耗ライナー（ESTシリーズ）
●高炉旋回シュートライナー 等

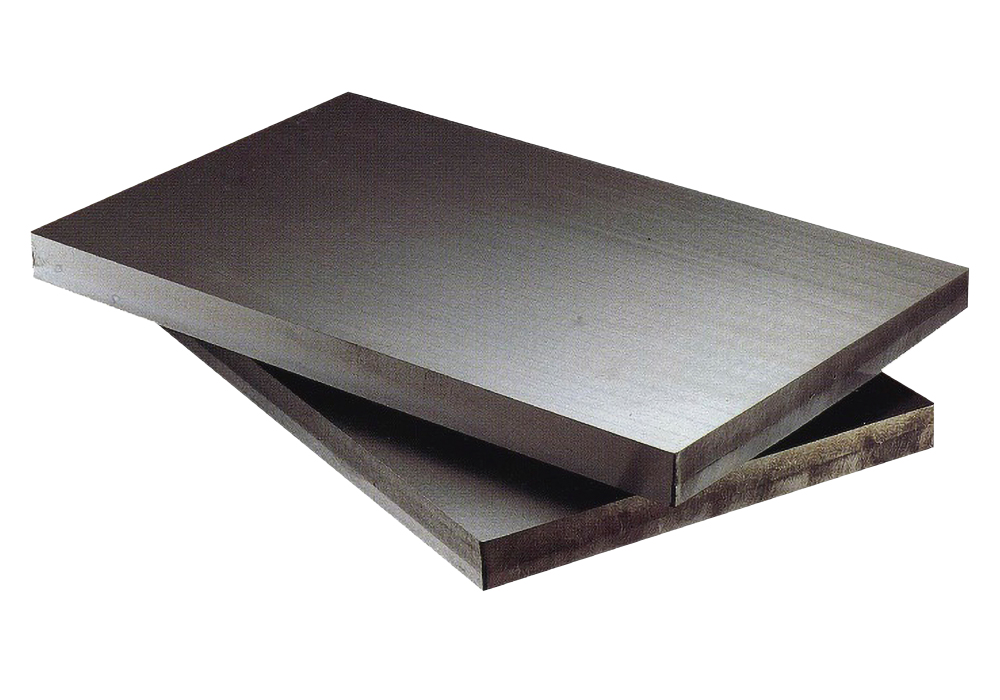

鋳造複合耐摩耗ライナー［ESTシリーズ］について（鋳かけ肉盛応用製品）

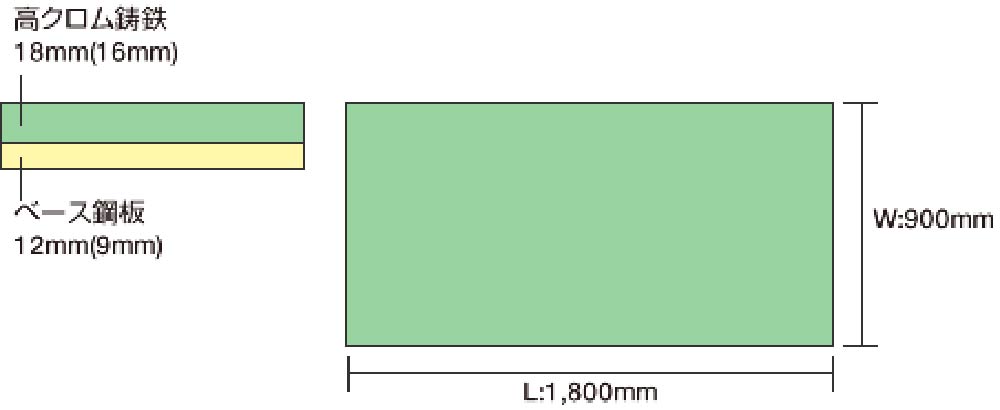

- 構造及び形状
-
「耐摩耗性と対衝撃性の両立」を可能にした、ESTシリーズの二重構造。耐摩耗性に優れた18mm（16mm）の【高Cr鋳鉄層】と、靭性の高い12mm（9mm）の【鋼板SS400】の30mm（25mm）の複合層からなっています。

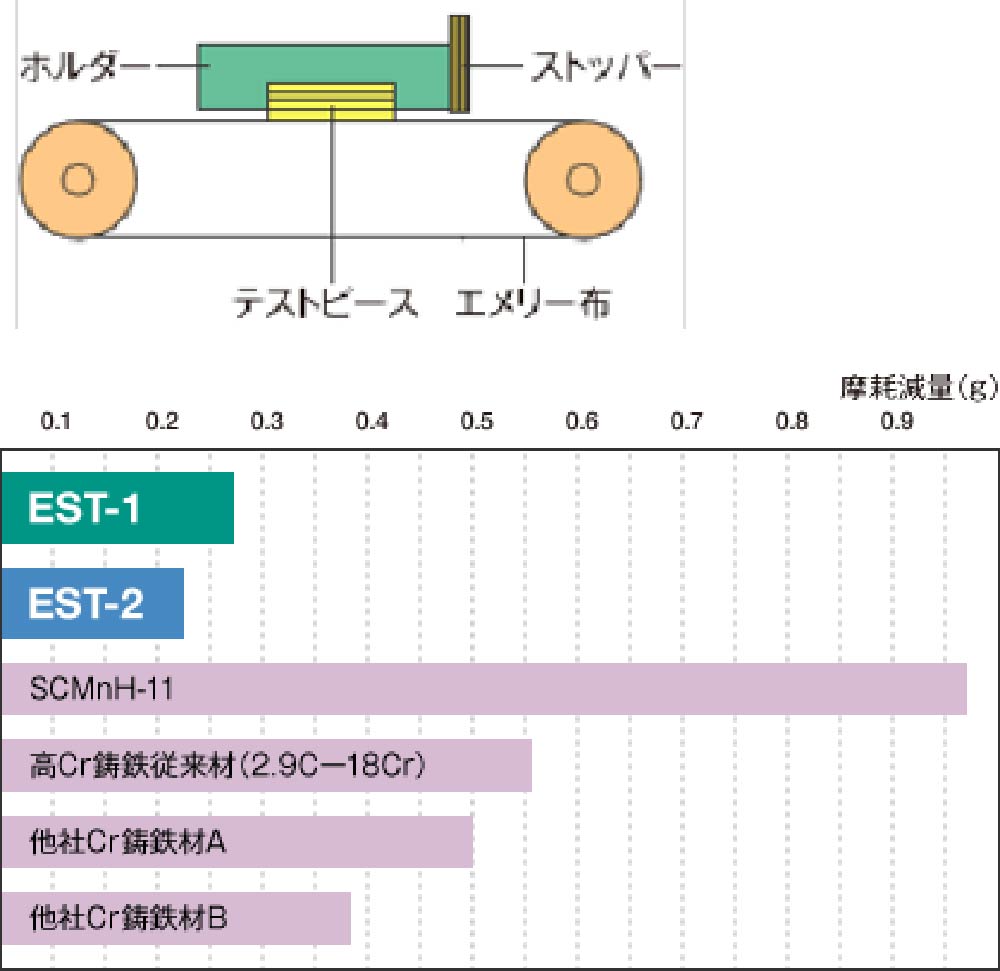

- 耐摩耗試験データ（エンドレス摩耗試験）
-
「「耐摩耗性と対衝撃性の両立」を可能にした、ESTシリーズの二重構造。耐摩耗性に優れた18mm（16mm）の【高Cr鋳鉄層】と、靭性の高い12mm（9mm）の【鋼板SS400】の30mm（25mm）の複合層からなっています。
- 主な用途
-
- 製鉄
- 高炉スラグ水砕ライナー
ベルレス分配シュートライナー
コンベアシュートライナー
ホッパーライナー
コークスガイド車ライナー 等
- セメント
- 粉砕機及び側壁ライナー
原料ミル投入シュートライナー
ベルトコンベアホッパーライナー 等
- その他
- "鉱業・窯業・土木砕石などの原料輸送ライン及び粉砕設備での
耐摩耗対策用にご使用いただけます。
